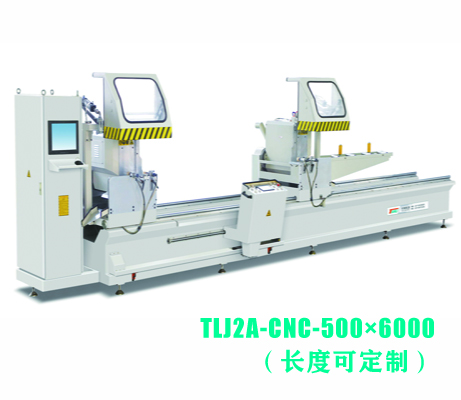

铝型材双头数控任意角度切割锯

  • 铝型材双头数控任意角度切割锯

产品介绍

设备型号:TLJ2A-CNC-500×6000
设备名称:铝型材双头数控任意角度切割锯


设备用途:
用于铝合金型材、铝门窗幕墙型材的任意角度锯切加工,进口伺服电机带动减速器,实现锯切角度在22.5°到135°之间任意调整。


设备特点:
-适用于铝门窗及幕墙型材的切割。
-可加载软件生成优化切割方案,提高型材利用率,在限度范围内为用户节省材料成本。
-可打印标签,既能及时快捷的标注型材,也可为后继工序提供完善的解决方案。
-整机采用欧洲机型,外观整洁,气派大方。
-该机采用方导轨、进口齿轮,齿条转动重复定位精度高。
-采用网络总线控制,抗干扰能力强,更大程度的保证重复定尺精度。
-进口电机直联锯片,切割动作采用杠杆摆动形式。
-锯片进给采用气液阻尼缸传动,切割稳定。
-高精度进口切割锯片,切割断面光滑。
-进口伺服电机带动减速器,实现锯切角度在22.5°到135°之间任意调整。
-可一次输入要切割的数根型材尺寸,实现不同长度连续切割。
-实现加工尺寸直接输入,变换锯切长度不用回参考点。
-活动锯头由进口伺服电机带动减速器驱动,移动速度快,每分钟可移动20米。
-工作台有锯片密封装置,排屑效果好。
-具有随动开合锯罩,安 全可靠,工作环境好。
-配备可移动的型材托料架,结构紧凑,机器占地小;并且配备两套自动辅助托料机构,保证了切割精度。
-每个机头两个气缸夹紧型材,切割安 全、可靠。


技术参数:
*电 源:380V 50Hz
*输入功率:7.5kw
*锯切电机:2×2.2 Kw 转速: 2800 r/min
*伺服电机:3×0.75Kw 转速: 4050r/min
*工作压力:0.5-0.8MPa
*耗气量:60L/min
*锯片规格:φ500×φ30×4.4×120Z
*进刀速度:0-3m/min
*机头移动速度范围:0~20m/min
*锯切长度:MAX 6000mm min 360mm at 90° MAX 6000mm min 650mm at 45°
*锯切宽度:135mm
*锯切高度:230mm
*锯切角度:22.5°-135°
*外形尺寸:7800×1500×2040mm
*重量:about 2500kg


设备加工精度:
*重复定尺长度误差:±0.2mm
*切割型面平面度:≤0.10mm /50mm
*切割角度误差:±5′
*切割型面粗糙度:Ra12.5μm
